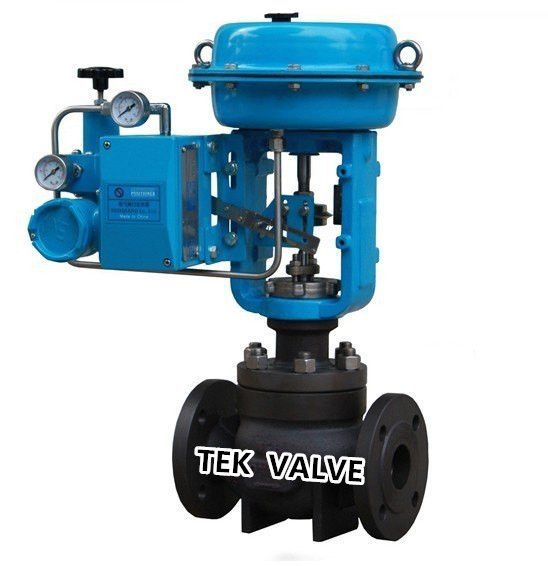

進口蒸汽氣動調節閥
德國泰科進口蒸汽氣動調節閥采用圓筒型薄壁窗口形閥芯導向，不同于柱塞形閥芯的襯套導向。配用多彈簧執行機構。具有結構簡單、重量輕、體積小、拆裝方便等優點。
廣泛應用于精確控制氣體、液體等介質，工藝參數如壓力、流量、溫度、液位保持在給定值。適合于把一種流體通過三通閥分成二路流出或是把兩種流體經三通閥合并成一種流體的場合。
進口蒸汽調節閥主要技術參數
公稱通徑15-300mm
公稱壓力：1.6-10mpa
額定行程：16，25,40,60,100
閥蓋形式：準型(-17～+250℃)、高溫型(+250～+450℃)、低溫型(-40～-196℃)、波紋管密封型(-40～+350℃)
壓蓋形式：栓壓緊式
密封填：型聚四氟乙烯填料、v型柔性石墨填料
閥芯形式：座柱塞導向型閥芯
流量特性：線性、等百分比
配置執行器類別
執行器參數
電源電壓：220v/50hz、輸入信號：4-20ma或1-5v·dc、輸出信號：4-20ma·dc
防護等級：相當ip55、隔爆標志：exdⅱbt4(exdⅱbt6特殊定制)、手操功能：手柄、手輪
環境溫度：-25～+70℃、環境濕度：≤95％
進口蒸汽調節閥有以下特征：
1、 蒸汽調節閥的閥體流體通道呈s流線型, 壓降損失小, 流量大, 可調范圍廣,流量特性曲線精度高
2、 蒸汽調節閥閥芯導向面積大, 抗振性好。結構緊湊,輸出力大,可用于控制各種不同壓力和溫度的蒸汽
3、蒸汽調節閥個部件經過細的研磨，消除痕跡，減小或消除密封間隙，提高密封面的光潔度，具有高密封性能。
4、蒸汽調節閥配有高精度的定位器及各種膜片、膜盒及感溫器材，能精確控制蒸汽的壓力、流量及溫度等參數。
進口蒸汽氣動調節閥主要技術參數
|
公稱通徑 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
閥座直徑 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
額定流量系數(kv) |
直線 |
10 |
12.5 |
19.5 |
30.5 |
48.4 |
76 |
125 |
195 |
305 |
484 |
760 |
1000 |
1600 |
|
等百分 |
8 |
11 |
17,6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
900 |
1300 |
|
|
允許壓差 |
≤ 公稱壓力 |
|||||||||||||
|
公稱壓力 |
1.6、2.5、4.0、6.4、10.0 |
|||||||||||||
|
額定行程 |
16 |
25 |
40 |
60 |
100 |
|||||||||
|
閥蓋形式 |
標準型(-17～+250℃)、高溫型(+250～+450℃)、低溫型(-40～-196℃)、波紋管密封型(-40～+350℃) |
|||||||||||||
|
壓蓋形式 |
螺栓壓緊式 |
|||||||||||||
|
密封填料 |
v型聚四氟乙烯填料、v型柔性石墨填料 |
|||||||||||||
|
閥芯形式 |
雙座柱塞導向型閥芯 |
|||||||||||||
|
流量特性 |
直線性、等百分比 |
|||||||||||||
|
配置執行器類別 |
381l系列電動執行器、psl系列電動執行器、(亦可客戶指定品牌執行器) |
|||||||||||||
|
執行器參數 |
電源電壓：220v/50hz、輸入信號：4-20ma或1-5v·dc、輸出信號：4-20ma·dc |
|||||||||||||
|
防護等級：相當ip55、隔爆標志：exdⅱbt4(exdⅱbt6特殊定制)、手操功能：手柄、手輪 |
||||||||||||||
|
環境溫度：-25～+70℃、環境濕度：≤95％ |
||||||||||||||
進口蒸汽氣動調節閥主要零件材料
|
1 |
底座 |
wcb |
304 |
316 |
316l |
|
2 |
閥體 |
wcb |
304 |
316 |
316l |
|
3 |
閥芯 |
304 |
304 |
316 |
316l |
|
4 |
閥座 |
304 |
304 |
316 |
316l |
|
5 |
銅套 |
黃銅 |
|||
|
6 |
導向套 |
304 |
304 |
316 |
316l |
|
7 |
墊片 |
ptfe\石墨墊片 |
ptfe\石墨墊片 |
ptfe\石墨墊片 |
ptfe\石墨墊片 |
|
8 |
閥蓋 |
wcb |
304 |
316 |
316l |
|
9 |
閥桿 |
304 |
304 |
316 |
316l |
|
10 |
填料 |
ptfe/石墨 |
ptfe/石墨 |
ptfe/石墨 |
ptfe/石墨 |
|
11 |
填料壓蓋 |
wcb |
304 |
316 |
316l |
|
12 |
螺栓 |
25 |
0cr18ni9ti |
1cr18ni9ti |
1cr18ni9ti |
進口蒸汽氣動調節閥主要性能指標
|
項目 |
指標值 |
||
|
基本誤差％ |
配3810l±2.5； 配psl±1.0 |
||
|
回差％ |
配381l ±2.5； 配psl±1.0 |
||
|
死區％ |
1.0 |
||
|
始終點偏差％ |
電開 |
始點±2.5 |
終點±2.5 |
|
始點±2.5 |
終點±2.5 |
||
|
電關 |
始點 |
±2.5 |
|
|
終點 |
±2.5 |
||
|
額定行程偏差％ |
≤2.5 |
||
|
泄露量l/h |
0.01％×閥額定容量(硬密封)、零泄漏(軟密封) |
||
|
可調范圍r |
30：1 |
||
由此可見，對于調節閥，選型固然重要，安裝、調試和維護更加重要，有好多故障都是用戶因不熟悉調節閥的性能和使用維護特點所造成的。你不能把調節閥孤立于控制系統之外，而需把它和整個系統一起來考慮、來調整，而且，調節閥是一個動態的執行元件，容易出現各種故障，這是手動閥門所不能比的。而且，隨著現場總線調節閥的日漸推廣，本來由系統完成的任務，下放到了調節閥的身上，這就對調節閥的使用、維護提出了更高的要求。
